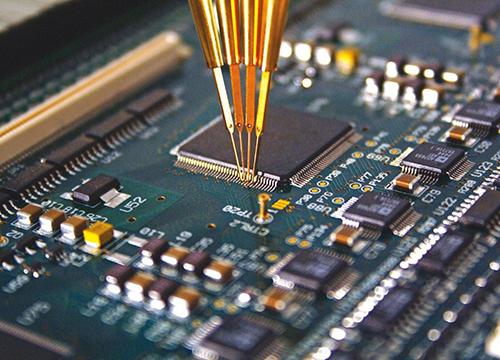

Виробництво електронних плат

Наше підприємство надає послуги зі складання друкованих плат з використанням технології поверхневого монтажу, монтажу електронних компонентів в отвір а також їх комбінації.Вартість послуг з монтажу залежать від партії виробів, кількості компонентів і кількості точок пайки.

Виготовлення зразків - ручним способом, при дрібносерійному і серійному виробництві застосовуються маніпулятори та піч конвекційного оплавлення. Виконується відмивання плат, при необхідності наноситься захисне лакове покриття. Можливо виготовлення кабельно-жгутовой продукції, збірка і монтаж плат в корпус, укомплектування продукції покупними електронними компонентами.

Етапи монтажу друкованих плат:

• Автоматизований або ручний монтаж компонентів на поверхню друкованих плат;
• Двосторонній SMD монтаж;
• Комбінований монтаж компонентів: як в отвори друкованих плат так і на поверхні;
• Виконується відмивання друкованих плат;
• При необхідності наноситься захисне лакове покриття;
• Складання та монтаж плат в корпусу;
• Виготовлення кабельно-жгутовой продукції;
• 100% перевірка готового виробу.

Вартість послуг з монтажу залежать від партії виробів, кількості компонентів і кількості точок пайки.

Вимоги до замовлення:

Вимоги до розробки друкованих плат:

• Максимальний розмір друкованої плати 500х400мм.
• Плати невеликих розмірів повинні мультиплікуватися.
• Всі контактні площадки повинні бути відокремлені один від одного паяльною маскою.
• Уздовж довгих сторін друкованої плати, SMD компоненти повинні розташовуватися не ближче 3.5мм від краю плати.
• На платі повинні бути присутніми дві реперні мітки, розташованих в діагональних кутах не ближче 5 мм від краю плати.
• У будь-якому випадку, настійно рекомендується, погоджувати конструкцію друкованої плати перед розміщенням замовлення на її виготовлення.

Вимоги до компонентів:

• Компоненти повинні поставлятися в заводській упаковці і в повному обсязі. Стрічка з компонентами повинна мати заправний кінець довжиною не менше 10см.
• Чіп-компоненти поставляються з запасом в розмірі 2%. Всі надлишки будуть повернуті замовнику, після виконання замовлення.

Весь ряд резисторів і конденсаторів, типорозмірів 0805 і 1206 завжди є у нас на складі.

Для підготовки виробництва (виготовлення трафарету і складання програми автоматичного монтажу SMD компонентів) необхідно надати креслення в форматі системи проектування в якій розроблялася друкована плата.

Приймаються файли наступних систем проектування:

• P-CAD2001 - P-CAD2006
• Altium Designer
• Eagle
• KiCad
• Proteus
